  TOP > 納入実績一覧 > 納入実績

納入実績





納入年月

 2013年5月


お客様

 JFEメカニカル株式会社 殿


名称

 ベルトコンベヤ フレーム


納入先

 JFEスチール株式会社 東日本製鉄所(京浜地区) 殿


重量

 50ton


コメント

JFEメカニカル(株) 殿の指導のもと、
ベルトコンベヤ フレームの製作・納入させて頂きました。
製作図はTekla Structuresで、中国材に転換設計して作成。
フレームはSUS430を使用し、手摺・床はSS400亜鉛メッキ(一部塗装)、仮組を行いキャンバーを測定しております。
輸送はオープントップコンテナで、現場車上渡しで納入致しました。

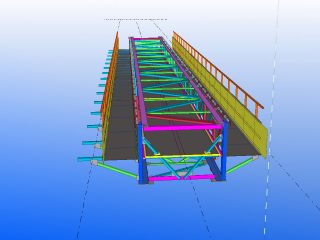

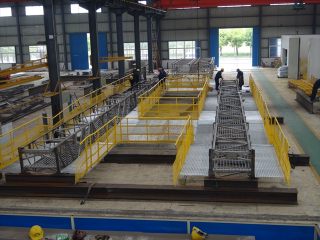

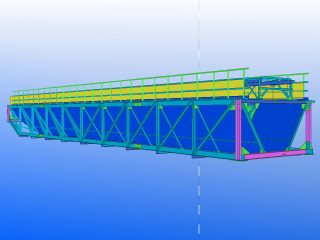

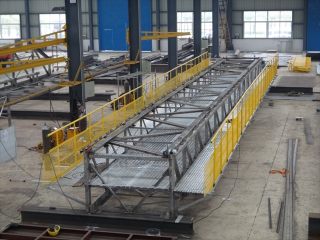

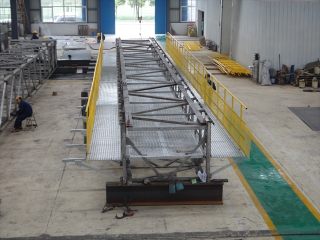

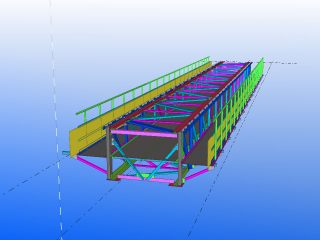

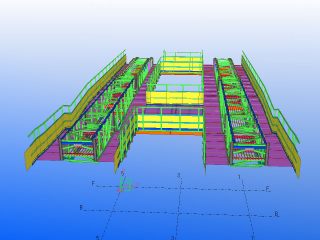

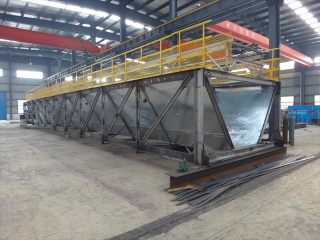

仮組立   3Dモデル
 仮組立   3Dモデル

仮組立   3Dモデル
 仮組立    3Dモデル

仮組立   3Dモデル
 仮組立   3Dモデル

仮組立   3Dモデル
 仮組立   3Dモデル
