3Dモデルの応用 |
 |
| |
3次元のデータを図面作成だけでなく、従来設計にない新しい使い方を提案しております。
|
| |

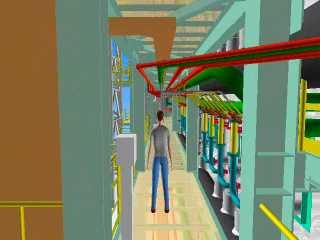

安全診断 |
 |
3次元モデルの中に、人を歩かせる事によって、
不安全箇所、操作困難箇所の発見が出来ます。
干渉チェックのように、ソフトで自動検出出来ないものに
関しては、人の目によってチェックを行えます。
工事着工前に安全診断が行えます。
サンプル動画 |
| |

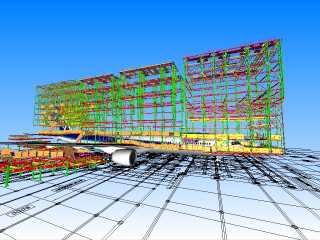

干渉チェック |
 |
設計データだけの干渉チェックではなく、
干渉チェック用のモデルを作成する事も一つのツールです。
目的が干渉チェックなので、モデルも出来る限り
簡略化します。
サンプル動画 |
| |

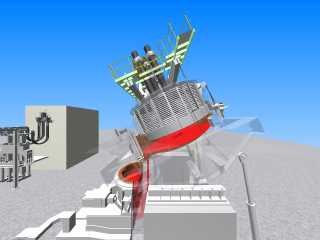

アニメーション |
 |
動作のある機械設備では、プレゼンツールとして、
効果を発揮できます。
設計データをそのまま使用すれば、
安値でアニメ作成が可能です。
また、アニメーション目的でモデルを作成すれば、
簡略化して費用を抑える事も出来ます。
サンプル動画 |
| |

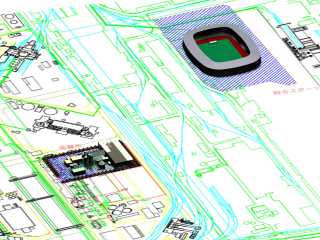

工事計画 |
 |
工事の据付手順、重機の配置などの計画に利用します。
製品を据付順に組立てる事によって、
手順説明にも流用できます。
サンプル動画 |
| |

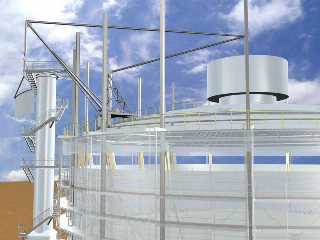

3次元計画 |
 |
計画の段階から3次元でモデルを作成します。
既設写真や地図と合成することによって、
完成後のイメージや、景観申請に流用出来ます。
サンプル動画
|
| |

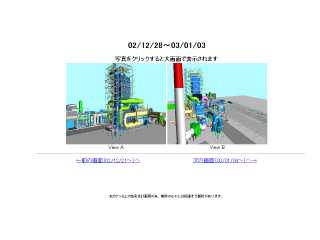

立体工程 |
 |
工事の工程表と、3次元データをリンクさせます。
建設現場の工程表は、初めて見る人には判り難い部分も
ありますが、これは一目で現場の予定が理解出来ます。
サンプル動画 |
| |

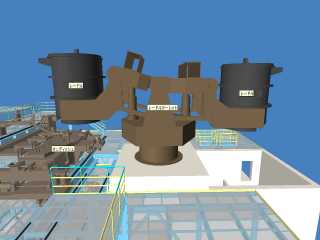

立体ファイル |
 |
3次元モデルと、書類、図面類をリンクさせます。
3次元モデルに設備名称を表示させ、それをクリックすると
書類、図面類を表示させます。
完成図書や、操作マニュアルなどに流用出来ます。
サンプル動画 |
| |
|
